Klasy ochrony oraz palności naszych obudów

13.09.2021





Producenci obudów do zastosowań w energetyce stosują różne środki bezpieczeństwa, aby zapobiec porażeniu prądem i aby zapewnić ognioodporność swoich produktów.



Dla określenia właściwości urządzeń względem bezpieczeństwa izolacji oraz odporności na ogień, materiały z których są wykonane obudowy zostały podzielone ze względu na klasę palności i stopień izolacji.



Klasy ochrony obudów dla urządzeń elektrycznych



Norma PN-EN 61140 określa cztery klasy ochrony przed porażeniem prądem.
Urządzenia elektryczne są sklasyfikowane do trzech grup:

  • I klasa izolacji - elementy przewodzące zabezpieczone są podstawową izolacją, co daje użytkownikom bezpieczeństwo przy bezpośrednim kontakcie. Urządzenie uziemione jest za pomocą przewodu ochronnego.
  • II klasa izolacji - urządzenia mają podwójną lub wzmocnioną izolację, która zapewnia niezawodną ochronę zarówno przy kontakcie bezpośrednim, jak i pośrednim.
    Obudowy nie mogą być uziemione!
  • III klasa izolacji - systemy zgodne z tą klasą ochrony są zasilane niskim napięciem (SELV lub PELV).


Klasy palności obudów



Klasa palności materiału informuje  użytkownika jak trudnopalne są tworzywa z którego wykonana jest obudowa urządzenia elektrycznego.
Zgodnie z PN-EN 60695-11-10: 2013 [IDT] i IEC 60695-11-10: 2013 [IDT] istnieją następujące klasy reakcji na ogień:

  • HB - próbka jest zapalana poziomo w celu pomiaru szybkości spalania w mm/min (HB75, HB40).
  • V2 – próbka jest zamocowana pionowo, materiał gaśnie samoczynnie maksymalnie po 30 sekundach. Dozwolone jest kapanie płonącego materiału.
  • V1 – próbka jest zamocowana pionowo, materiał gaśnie samoczynnie maksymalnie po 30 sekundach. Żarzenie dozwolone jest do 60 sekund. Niedozwolone jest kapanie płonącego materiału.
  • V0 – próbka jest zamocowana pionowo, materiał gaśnie samoczynnie maksymalnie po 10 sekundach. Suma czasu płonięcia i żarzenia dla wszystkich próbek nie może przekroczyć 30 sekund. Niedozwolone jest kapanie płonącego materiału

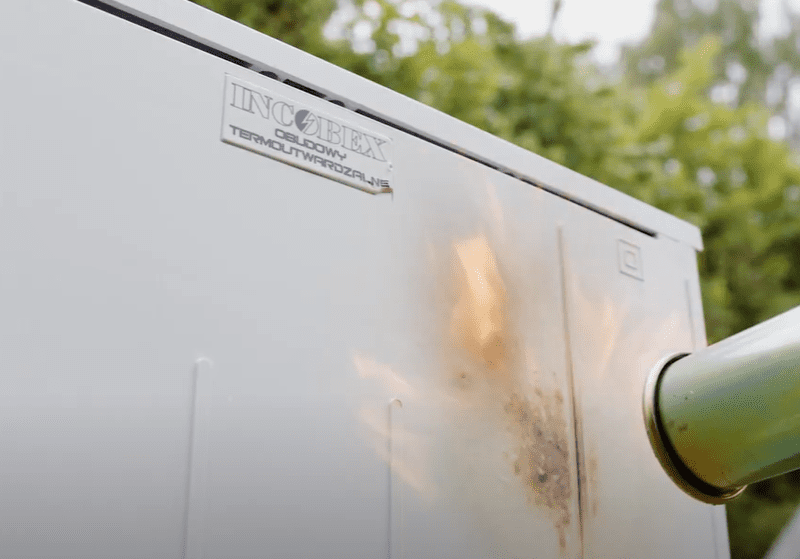

Właściwości palne polimerów są powiązane z ich zdolnością wydzielania ciepła HRC (Heat Release Capacity). Polimery, które stosujemy sklasyfikowane zostały do grupy V0 materiałów o najlepszych właściwościach niepalnych.
